उत्पाद कार्य विवरण

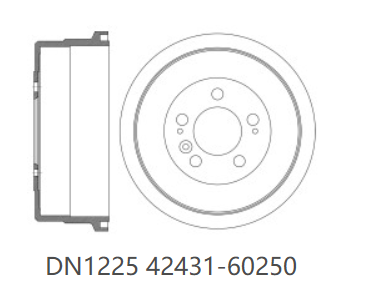

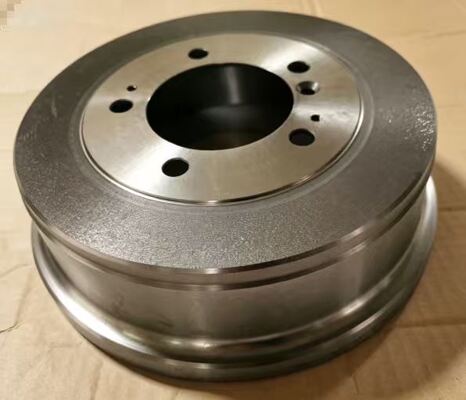

पिछला ब्रेक ड्रम सब-असेंबली (भाग संख्या 4243160250) आपकी टोयोटा लैंड क्रूजर 70 सीरीज के रियर ड्रम ब्रेक सिस्टम का एक महत्वपूर्ण घटक है। इसका प्राथमिक कार्य ब्रेक शू को आवास देना और घर्षण सतह को घुमाना है जिसके खिलाफ जूते वाहन को धीमा करने और रोकने के लिए दबाते हैं। जब ब्रेक पेडल दबाया जाता है, तो हाइड्रोलिक दबाव ब्रेक शू को ड्रम की आंतरिक सतह के संपर्क में बाहर की ओर धकेलता है। जूते और ड्रम के बीच उत्पन्न घर्षण पहिये को धीमा कर देता है, जिससे वाहन धीमा हो जाता है और रुक जाता है। लैंड क्रूजर 70 सीरीज मॉडल के लिए, एक ठीक से काम करने वाला पिछला ब्रेक ड्रम विश्वसनीय ब्रेकिंग प्रदर्शन, पार्किंग ब्रेक फ़ंक्शन और सभी ड्राइविंग स्थितियों में सुरक्षित रूप से रुकने के लिए आवश्यक है।खराब हो रहे ब्रेक ड्रम के सामान्य लक्षण

यदि आप निम्नलिखित में से किसी भी लक्षण का अनुभव कर रहे हैं, तो आपका पिछला ब्रेक ड्रम खराब हो सकता है और उसे बदलने की आवश्यकता हो सकती है:

ब्रेकिंग के दौरान चीख़ने या पीसने की आवाज़:

• ब्रेकिंग के दौरान लगातार चीख़ने या धातु के पीसने की आवाज़, खासकर स्टॉप के अंत में - यह घिसे हुए घर्षण सतह या ग्लेज्ड जूते का संकेत देता है।पल्सेटिंग या वाइब्रेटिंग ब्रेक पेडल:

• ब्रेकिंग के दौरान पेडल पल्स या वाइब्रेट करता है - यह ड्रम विकृति या मोटाई भिन्नता का सुझाव देता है।नरम या डूबता हुआ ब्रेक पेडल:

• जब दबाव बनाए रखा जाता है तो पेडल स्पंजी महसूस होता है या धीरे-धीरे डूब जाता है - यह हाइड्रोलिक मुद्दों या ड्रम पहनने का संकेत दे सकता है।एक तरफ ब्रेक खींचना:

• ब्रेकिंग के दौरान वाहन एक तरफ खींचता है - यह असमान ड्रम पहनने या चिपचिपे व्हील सिलेंडर का परिणाम हो सकता है।अत्यधिक पार्किंग ब्रेक यात्रा:

• एंगेज करने के लिए हैंडब्रेक लीवर को सामान्य से अधिक यात्रा की आवश्यकता होती है - यह जूते और ड्रम के बीच के अंतर को बढ़ाने वाले ड्रम पहनने का संकेत देता है।ड्रम सतह पर दिखाई देने वाले दरारें या गहरी खांचे:

• निरीक्षण में घर्षण सतह पर दरारें, गहरी स्कोरिंग, या गर्मी का मलिनकिरण दिखाई देता है।यदि आपने निरीक्षण के माध्यम से इन लक्षणों की पुष्टि की है, तो ब्रेक ड्रम को बदलना अनुशंसित समाधान है।

खराब ब्रेक ड्रम का निदान कैसे करें

रिप्लेसमेंट खरीदने से पहले, यह पुष्टि करने के लिए ये सरल जांच करें कि ब्रेक ड्रम ही समस्या है:

दृश्य निरीक्षण:

• गहरी खांचे, गर्मी का मलिनकिरण, दरारें, या किनारे पर अत्यधिक रिज के लिए आंतरिक घर्षण सतह का निरीक्षण करने के लिए पहिया और ड्रम (यदि सुलभ हो) निकालें। ब्रेक धूल संचय और जूते के संदूषण की जाँच करें।माप जाँच:बिक्री के बाद सेवा और वारंटी

• रोड टेस्ट:मध्यम गति से ड्राइव करें और ब्रेक को मजबूती से लगाएं। किसी भी पल्सेशन, शोर या खिंचाव को नोट करें। ड्रम से संबंधित समस्या आमतौर पर ब्रेकिंग के दौरान विशेष रूप से शोर या कंपन के रूप में प्रकट होती है।

• पार्किंग ब्रेक टेस्ट:पार्किंग ब्रेक को एंगेज करें और लीवर की यात्रा को नोट करें। अत्यधिक यात्रा या कमजोर होल्डिंग पावर ड्रम पहनने या जूते समायोजन मुद्दों का सुझाव देती है।

• उत्पाद विशेषताएँभाग संख्याबिक्री के बाद सेवा और वारंटी

वैकल्पिक ओई संख्याएँ

पैकेज सामग्री

• 1 x रियर ब्रेक ड्रम (भाग संख्या 4243160250)। नोट: ब्रेक शू, व्हील सिलेंडर, माउंटिंग हार्डवेयर और ब्रेक लुब्रिकेंट शामिल नहीं हैं जब तक कि अन्यथा न कहा गया हो। कृपया खरीदने से पहले अपने वाहन मॉडल के साथ संगतता की पुष्टि करें।बिक्री के बाद सेवा और वारंटी

• यह प्रतिस्थापन DIY के लिए उपयुक्त है यदि:

आपके पास समान वाहनों पर ड्रम ब्रेक की सर्विसिंग का पूर्व अनुभव है।

आपके पास ब्रेक ड्रम गेज, टॉर्क रिंच, जैक स्टैंड, ब्रेक क्लीनर और ब्रेक स्प्रिंग टूल तक पहुंच है।

आप समतल जमीन पर वाहन को सुरक्षित रूप से उठा और सहारा दे सकते हैं।

हम पेशेवर स्थापना की सलाह देते हैं यदि:

• आप ड्रम ब्रेक असेंबली और समायोजन प्रक्रियाओं से अपरिचित हैं।

• आपके पास ब्रेक स्प्रिंग हटाने और स्थापित करने के लिए उचित उपकरण नहीं हैं।

• यदि व्हील सिलेंडर को परेशान किया जाता है तो आप ब्रेक शू को समायोजित करने या हाइड्रोलिक सिस्टम को ब्लीड करने में आत्मविश्वास महसूस नहीं करते हैं।

नोट:

• अनुचित स्थापना से ब्रेक फेल होने और सुरक्षा संबंधी समस्याएं हो सकती हैं। स्थापना के बाद, ब्रेक शू को ठीक से समायोजित किया जाना चाहिए और पार्किंग ब्रेक को सही संचालन के लिए जांचा जाना चाहिए। समायोजन और बेड के लिए वाहन-विशिष्ट प्रक्रियाओं का पालन करें।

• चरण-दर-चरण स्थापना गाइड

• यह स्थापना गाइड आपको आत्मविश्वास से अपने पिछले ब्रेक ड्रम को बदलने में मदद करने के लिए डिज़ाइन किया गया है। शुरू करने से पहले, सुनिश्चित करें कि वाहन समतल जमीन पर पार्क किया गया है और इंजन बंद है। आपको निम्नलिखित उपकरणों की आवश्यकता होगी: ब्रेक ड्रम गेज, टॉर्क रिंच, जैक स्टैंड, ब्रेक क्लीनर, ब्रेक स्प्रिंग टूल और एक रबर मैलेट।

चरण 1:वाहन के पिछले हिस्से को जैक स्टैंड पर उठाएं और सुरक्षित करें। पहिया निकालें।

चरण 2:

पार्किंग ब्रेक छोड़ें। ड्रम रिटेनिंग स्क्रू या क्लिप (यदि सुसज्जित हो) निकालें। यदि ड्रम एक्सल हब से चिपका हुआ है, तो प्रवेशक तेल लगाएं और इसे ढीला करने के लिए रबर मैलेट से धीरे से टैप करें।

चरण 3:पुराना ड्रम निकालें। घिसाव या रिसाव के लिए ब्रेक शू, व्हील सिलेंडर और स्प्रिंग्स का निरीक्षण करें। ब्रेक क्लीनर से बैकिंग प्लेट और एक्सल हब फेस को साफ करें।

चरण 4:सभी जंग और स्केल को हटाने के लिए वायर ब्रश से हब फेस को अच्छी तरह साफ करें। जंग की एक पतली परत भी रनआउट का कारण बनती है।

चरण 5:नए ड्रम को ब्रेक क्लीनर और लिंट-फ्री तौलिये से साफ करें ताकि सुरक्षात्मक तेल कोटिंग हट जाए। ड्रम को एक्सल हब पर माउंट करें।

चरण 6:ड्रम रिटेनिंग स्क्रू या क्लिप को फिर से लगाएं। बैकिंग प्लेट एक्सेस होल के माध्यम से ब्रेक शू को तब तक समायोजित करें जब तक कि ड्रम को मामूली ड्रैग के साथ घुमाया न जा सके।

महत्वपूर्ण कदम:स्थापना के बाद, सड़क पर गाड़ी चलाने से पहले कम गति पर ब्रेक का परीक्षण करें। पार्किंग ब्रेक संचालन की जाँच करें। जूतों को नई ड्रम सतह के खिलाफ बैठाने के लिए कई मध्यम स्टॉप करें।

प्रो टिप:ब्रेक ड्रम को बदलते समय, घिसाव या रिसाव के लिए ब्रेक शू और व्हील सिलेंडर का निरीक्षण करें। हमेशा जूतों को एक सेट के रूप में बदलें। अंतिम असेंबली से पहले डायल इंडिकेटर के साथ ड्रम रनआउट की जाँच करें।

ब्रेक ड्रम के बारे में सामान्य गलतफहमीमिथक 1:

ब्रेक ड्रम को अनिश्चित काल तक रीसर्फेस किया जा सकता है।तथ्य:

ब्रेक ड्रम पर एक अधिकतम बोर व्यास मुद्रित होता है (इस आवेदन के लिए 297 मिमी)। एक बार जब ड्रम इस सीमा तक पहुँच जाता है, तो इसे सुरक्षित रूप से रीसर्फेस नहीं किया जा सकता है और इसे बदलना होगा।

मिथक 2:ड्रम ब्रेक को आवधिक समायोजन की आवश्यकता नहीं होती है।
“मुझे कैसे पता चलेगा कि यह ब्रेक ड्रम मेरी गाड़ी में फिट होगा?”जूते के घिसने के साथ ड्रम ब्रेक को आवधिक समायोजन की आवश्यकता होती है। सेल्फ-एडजस्टिंग मैकेनिज्म मौजूद हैं लेकिन पूरी तरह से क्षतिपूर्ति नहीं कर सकते हैं, खासकर उन वाहनों में जिनमें बार-बार रिवर्सिंग नहीं होती है। अत्यधिक पार्किंग ब्रेक यात्रा समायोजन की आवश्यकता का संकेत देती है।

मिथक 3:केवल घिसे हुए ड्रम को बदलने की आवश्यकता होती है।
“मुझे कैसे पता चलेगा कि यह ब्रेक ड्रम मेरी गाड़ी में फिट होगा?”संतुलित ब्रेकिंग बल बनाए रखने के लिए एक ही एक्सल पर ब्रेक ड्रम को जोड़ी के रूप में बदला जाना चाहिए। केवल एक ड्रम को बदलने से ब्रेक पुल और असमान ब्रेकिंग प्रदर्शन हो सकता है।

सामान्य ग्राहक चिंताएँ और हमारे समाधानहम समझते हैं कि पिछला ब्रेक ड्रम खरीदने से प्रश्न और चिंताएँ बढ़ सकती हैं। यहाँ बताया गया है कि हम अपने ग्राहकों द्वारा सामना की जाने वाली सबसे आम समस्याओं को कैसे संबोधित करते हैं:
“मुझे कैसे पता चलेगा कि यह ब्रेक ड्रम मेरी गाड़ी में फिट होगा?”– यह पिछला ब्रेक ड्रम टोयोटा लैंड क्रूजर 70 सीरीज मॉडल में फिट बैठता है। ऑर्डर करने से पहले कृपया अपने वाहन के मॉडल और वर्ष की पुष्टि करें। भाग संख्या 4243160250 सबसे विश्वसनीय पहचानकर्ता है।

“अगर मैं इसे स्थापित करता हूं और ब्रेक अभी भी शोर करते हैं तो क्या होगा?”

– स्थापना के बाद शोर का मतलब यह हो सकता है कि ब्रेक शू को ठीक से समायोजित नहीं किया गया था या वे घिसे हुए हैं। जूते की स्थिति और समायोजन की जाँच करें। यदि शोर बना रहता है, तो व्हील सिलेंडर और स्प्रिंग्स का निरीक्षण करें।

“क्या मैं जूतों को बदले बिना केवल ब्रेक ड्रम बदल सकता हूँ?”– ब्रेक शू को एक ही समय में बदलने की पुरजोर सलाह दी जाती है। नए ड्रम पर पुराने जूतों का पुन: उपयोग असमान संपर्क, खराब ब्रेकिंग प्रदर्शन और संभावित शोर का कारण बनता है।बिक्री के बाद सेवा और वारंटी

यह उत्पाद हमारे गुणवत्ता आश्वासन द्वारा कवर किया गया है। यदि आपके पास फिटमेंट या गुणवत्ता के संबंध में कोई प्रश्न या समस्या है, तो कृपया हमसे संपर्क करें और हम 24 घंटे के भीतर जवाब देंगे।अनुशंसित संबंधित उत्पाद
