उत्पाद कार्य विवरण

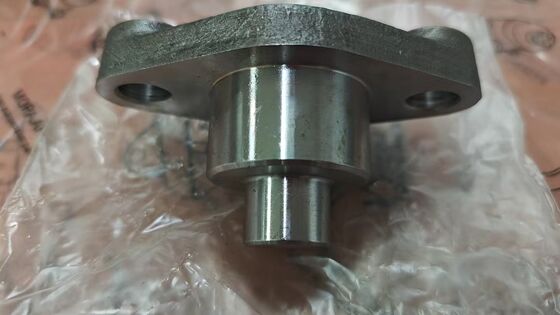

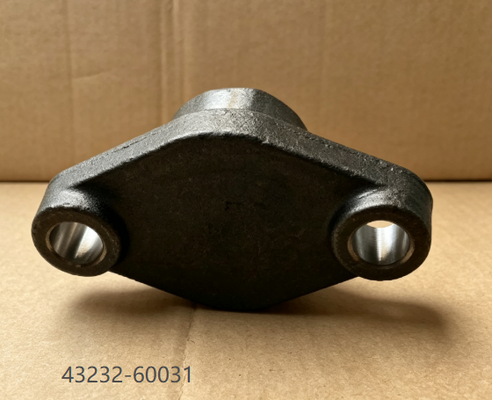

स्टीयरिंग नॉकल बेयरिंग कैप (भाग संख्या 43232-60031) आपके टोयोटा लैंड क्रूजर 70 सीरीज के फ्रंट एक्सल असेंबली का एक महत्वपूर्ण संरचनात्मक घटक है। इसका प्राथमिक कार्य ऊपरी स्टीयरिंग नॉकल बेयरिंग को बनाए रखना और स्थिति देना है, जबकि शिम के माध्यम से उचित बेयरिंग प्रीलोड समायोजन की अनुमति देता है। इस बेयरिंग कैप को, जिसे स्विवेल हब बेयरिंग कैप भी कहा जाता है, स्टीयरिंग नॉकल के शीर्ष पर बोल्ट किया जाता है और ऊपरी ट्रुनियन बेयरिंग इनर रेस को जगह पर सुरक्षित करता है। सॉलिड फ्रंट एक्सल से लैस लैंड क्रूजर 70 सीरीज मॉडल के लिए, एक ठीक से स्थापित और टॉर्क किया गया बेयरिंग कैप सही स्टीयरिंग नॉकल संरेखण, स्थिर स्टीयरिंग ऑपरेशन और सुरक्षित वाहन हैंडलिंग के लिए आवश्यक है। यह घटक फैक्ट्री विनिर्देशों के अनुसार डिज़ाइन किया गया है, जो उचित फिट और विश्वसनीय प्रदर्शन सुनिश्चित करता है।

खराब बेयरिंग कैप के सामान्य लक्षण

यदि आप निम्नलिखित में से किसी भी लक्षण का अनुभव कर रहे हैं, तो आपका स्टीयरिंग नॉकल बेयरिंग कैप खराब हो सकता है या ठीक से स्थापित नहीं हो सकता है और इसे बदलने की आवश्यकता है:

• स्टीयरिंग का भटकना या ठीक से वापस न आना:सीधी सड़कों पर वाहन भटकता है या स्टीयरिंग ठीक से केंद्र में वापस नहीं आता है - यह एक खराब बेयरिंग कैप के कारण नॉकल बेयरिंग प्रीलोड में खराबी का संकेत दे सकता है।

• अत्यधिक स्टीयरिंग प्ले या ढीलापन:पहियों के प्रतिक्रिया करने से पहले स्टीयरिंग व्हील में अत्यधिक फ्री प्ले होता है - यह घिसे हुए या ठीक से बैठे नॉकल बेयरिंग का सुझाव देता है।

• मोड़ते समय खटखटाहट या पॉपिंग आवाजें:स्टीयरिंग करते समय या गड्ढों से गुजरते समय एक धातुई खटखटाहट या पॉप ध्वनि - यह एक ढीले या क्षतिग्रस्त बेयरिंग कैप के कारण हो सकता है।

• सामने के टायर का असमान या अनियमित घिसाव:सामने के टायरों में असमान घिसाव पैटर्न दिखाई देते हैं, खासकर कपिंग या स्कैलपिंग - यह नॉकल संरेखण या प्रीलोड मुद्दों का संकेत देता है।

• कैप पर दिखाई देने वाली क्षति या जंग:निरीक्षण में बेयरिंग कैप की सतह पर दरारें, गहरा जंग या विकृति दिखाई देती है।

• कैप क्षेत्र के आसपास ग्रीस का रिसाव:नॉकल ऊपरी बेयरिंग क्षेत्र के आसपास दिखाई देने वाला ग्रीस - यह सील विफलता या अनुचित कैप बैठने का संकेत देता है।

यदि आपने निरीक्षण के माध्यम से इन लक्षणों की पुष्टि की है, तो स्टीयरिंग नॉकल बेयरिंग कैप को बदलना अनुशंसित समाधान है।

खराब बेयरिंग कैप का निदान कैसे करें

प्रतिस्थापन खरीदने से पहले, यह पुष्टि करने के लिए ये सरल जांच करें कि बेयरिंग कैप ही समस्या है:

• दृश्य निरीक्षण:वाहन को सुरक्षित रूप से सहारा देकर और पहिया हटाकर, बेयरिंग कैप को दरारें, गहरा जंग, विकृति, या बैठने वाले क्षेत्र के आसपास ग्रीस रिसाव के संकेतों के लिए निरीक्षण करें।

• स्टीयरिंग प्ले टेस्ट:सामने के पहियों को जमीन पर रखकर, एक सहायक को स्टीयरिंग व्हील को थोड़ा बाएं और दाएं घुमाने दें, जबकि आप नॉकल क्षेत्र का निरीक्षण करें। ऊपरी बेयरिंग कैप पर अत्यधिक हलचल या शोर घिसाव या ढीलेपन का संकेत देता है।

• जैक टेस्ट:फ्रंट एक्सल को ऊपर उठाएं और इसे स्टैंड पर सहारा दें। टायर के ऊपर और नीचे पकड़ें और उसे हिलाने का प्रयास करें। अत्यधिक ऊर्ध्वाधर हलचल घिसे हुए नॉकल बेयरिंग या अनुचित रूप से बैठे बेयरिंग कैप का संकेत दे सकती है।

• रोड टेस्ट:कम गति पर ड्राइव करें और फिगर-एट टर्न करें। सामने के सिरे से खटखटाहट या पॉपिंग आवाजों को सुनें। किसी भी स्टीयरिंग भटकने या खराब वापसी क्षमता पर ध्यान दें जो प्रीलोड मुद्दों का संकेत दे सकता है।

उत्पाद विशेषताएँ

घटक स्थान और मुख्य कार्य

स्थान:स्टीयरिंग नॉकल बेयरिंग कैप फ्रंट एक्सल असेंबली पर स्टीयरिंग नॉकल के शीर्ष पर स्थित है। यह ऊपरी स्टीयरिंग नॉकल बेयरिंग के ऊपर बैठता है, बेयरिंग इनर रेस और शिम को अपने और स्टीयरिंग नॉकल के बीच सैंडविच करता है। प्रत्येक स्टीयरिंग नॉकल के लिए एक बेयरिंग कैप होता है, और वही भाग संख्या बाएं और दाएं दोनों तरफ उपयोग की जाती है।बेयरिंग कैप तीन महत्वपूर्ण कार्य करता है: (1) ऊपरी स्टीयरिंग नॉकल बेयरिंग को स्थिति में बनाए रखना, (2) शिम चयन के माध्यम से बेयरिंग प्रीलोड समायोजन की अनुमति देना, और (3) स्टीयरिंग नॉकल पिवट के ऊपरी सिरे के लिए एक संरचनात्मक माउंटिंग पॉइंट प्रदान करना। उचित बेयरिंग प्रीलोड सुनिश्चित करता है कि नॉकल स्टीयरिंग के लिए सुचारू रूप से घूमता है जबकि अत्यधिक प्ले को समाप्त करता है जो भटकने या कंपन का कारण बन सकता है। जब एक्सल हाउसिंग या स्टीयरिंग नॉकल को बदला जाता है, तो नॉकल बेयरिंग प्रीलोड को फिर से समायोजित किया जाना चाहिए, जिसके लिए बेयरिंग कैप को हटाकर सही शिम मोटाई के साथ फिर से स्थापित करने की आवश्यकता होती है।

बेयरिंग कैप को स्टीयरिंग नॉकल के शीर्ष पर बोल्ट किया जाता है। बेयरिंग प्रीलोड सेट करने के लिए शिम को बेयरिंग कैप और स्टीयरिंग नॉकल के बीच रखा जाता है। बेयरिंग कैप ऊपरी बेयरिंग इनर रेस पर नीचे की ओर दबाव डालता है, जो ट्रुनियन बेयरिंग पर घूमता है। नॉकल आर्म (स्टीयरिंग आर्म) निचले हिस्से पर अलग से लगाया जाता है। असेंबली के दौरान, बेयरिंग कैप को एक विशेष सर्विस टूल का उपयोग करके बेयरिंग इनर रेस में डाला जाता है, फिर चार नट और स्प्रिंग वाशर के साथ सुरक्षित किया जाता है।मुख्य कार्य:बेयरिंग कैप तीन महत्वपूर्ण कार्य करता है: (1) ऊपरी स्टीयरिंग नॉकल बेयरिंग को स्थिति में बनाए रखना, (2) शिम चयन के माध्यम से बेयरिंग प्रीलोड समायोजन की अनुमति देना, और (3) स्टीयरिंग नॉकल पिवट के ऊपरी सिरे के लिए एक संरचनात्मक माउंटिंग पॉइंट प्रदान करना। उचित बेयरिंग प्रीलोड सुनिश्चित करता है कि नॉकल स्टीयरिंग के लिए सुचारू रूप से घूमता है जबकि अत्यधिक प्ले को समाप्त करता है जो भटकने या कंपन का कारण बन सकता है। जब एक्सल हाउसिंग या स्टीयरिंग नॉकल को बदला जाता है, तो नॉकल बेयरिंग प्रीलोड को फिर से समायोजित किया जाना चाहिए, जिसके लिए बेयरिंग कैप को हटाकर सही शिम मोटाई के साथ फिर से स्थापित करने की आवश्यकता होती है।

पैकेज सामग्री1 x स्टीयरिंग नॉकल बेयरिंग कैप (भाग संख्या 43232-60031)। नोट: शिम, बेयरिंग, नट, स्प्रिंग वाशर और माउंटिंग हार्डवेयर शामिल नहीं हैं जब तक कि अन्यथा न कहा गया हो। कृपया खरीदने से पहले अपने वाहन मॉडल के साथ संगतता की पुष्टि करें।

बेयरिंग कैप के बारे में सामान्य गलतफहमियां

मिथक 1:

बेयरिंग कैप को शायद ही कभी बदलने की आवश्यकता होती है।

तथ्य:जबकि बेयरिंग कैप टिकाऊ होता है, यह समय के साथ जंग खा सकता है, फट सकता है या विकृत हो सकता है, खासकर ऑफ-रोड वाहनों पर। नॉकल सर्विस के दौरान इसका निरीक्षण किया जाना चाहिए और यदि घिसा हुआ या क्षतिग्रस्त हो तो इसे बदला जाना चाहिए।
गुणवत्ता आश्वासन और सेवा प्रतिबद्धताकोई भी बेयरिंग कैप फिट हो जाएगा।

तथ्य:बेयरिंग कैप वाहन-विशिष्ट होते हैं और स्टीयरिंग नॉकल और बेयरिंग विनिर्देशों से मेल खाना चाहिए। यह कैप विशेष रूप से टोयोटा लैंड क्रूजर 70 सीरीज और संगत अनुप्रयोगों के लिए डिज़ाइन किया गया है।
गुणवत्ता आश्वासन और सेवा प्रतिबद्धताबेयरिंग कैप बदलने से संरेखण प्रभावित नहीं होता है।

तथ्य:बेयरिंग कैप स्टीयरिंग नॉकल असेंबली का हिस्सा है जो नॉकल बेयरिंग प्रीलोड और संरेखण निर्धारित करता है। बदलने के बाद, प्रीलोड को सत्यापित किया जाना चाहिए और फ्रंट एंड संरेखण की सिफारिश की जाती है।
गुणवत्ता आश्वासन और सेवा प्रतिबद्धतागुणवत्ता आश्वासन:

प्रत्येक घटक को सुसंगत आयामी सटीकता और सामग्री अखंडता सुनिश्चित करने के लिए नियंत्रित उत्पादन प्रक्रियाओं के तहत निर्मित किया जाता है। प्रत्येक इकाई को पैकेजिंग से पहले निम्नलिखित गुणवत्ता जांच से गुजरना पड़ता है:

आयामी निरीक्षण - महत्वपूर्ण आयामों को डिजाइन विनिर्देशों के विरुद्ध सत्यापित किया जाता है
सामग्री सत्यापन - स्टील की कठोरता और मोटाई का परीक्षण किया जाता है

• सतह फिनिश निरीक्षण - सतह की गुणवत्ता और सीलिंग सतह को दृष्टिगत रूप से सत्यापित किया जाता है

• पैकेजिंग निरीक्षण - प्रत्येक इकाई को सुरक्षात्मक पैकेजिंग में सील किया जाता है

• पैकेजिंग सुरक्षा:

• भंडारण और पारगमन के दौरान संदूषण और भौतिक क्षति को रोकने के लिए प्रत्येक बेयरिंग कैप को व्यक्तिगत रूप से सुरक्षात्मक पैकेजिंग में सील किया जाता है। पैकेजिंग में आसान पहचान के लिए एक स्पष्ट भाग संख्या लेबल शामिल है।
