उत्पाद कार्य विवरण

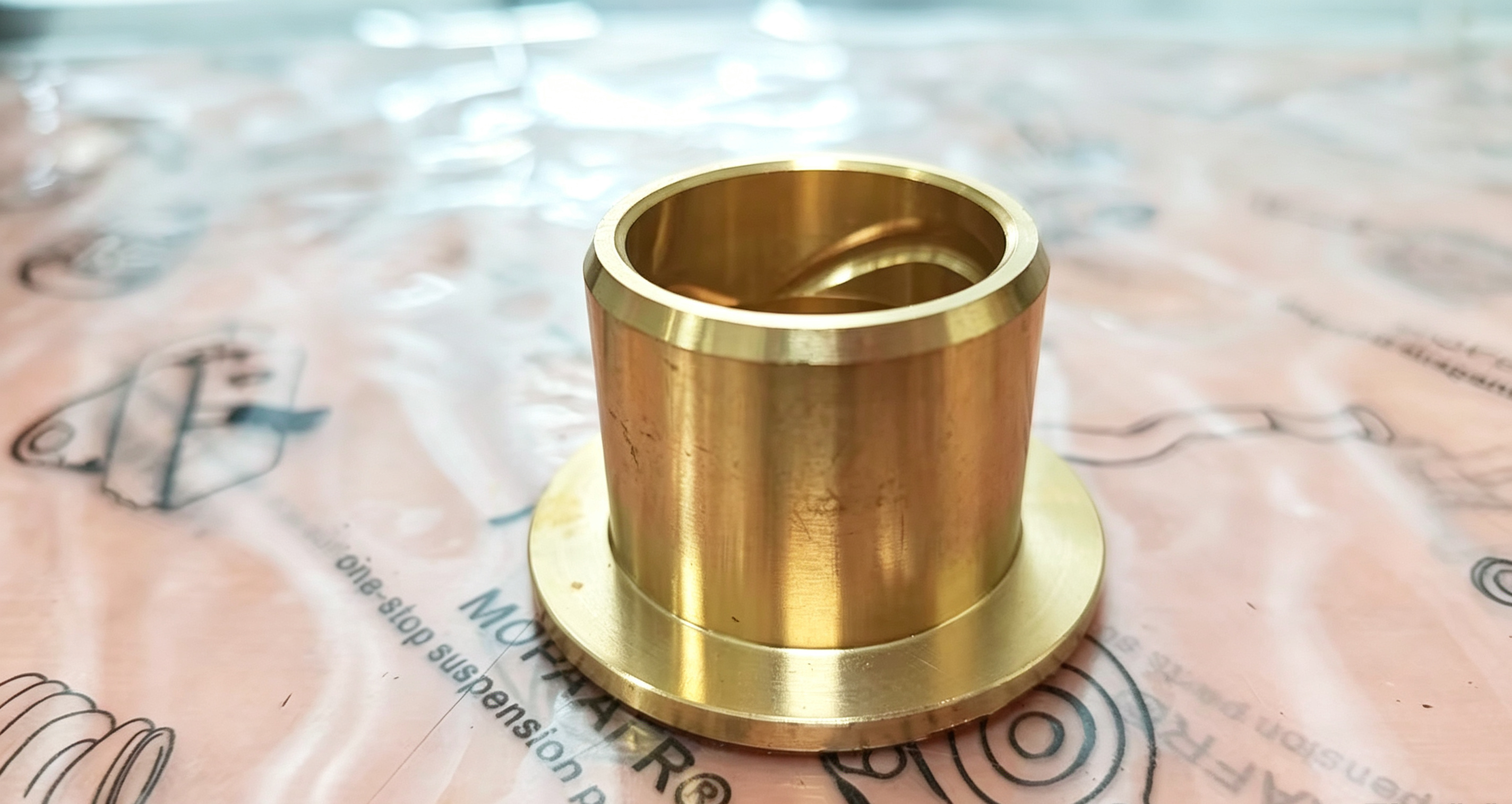

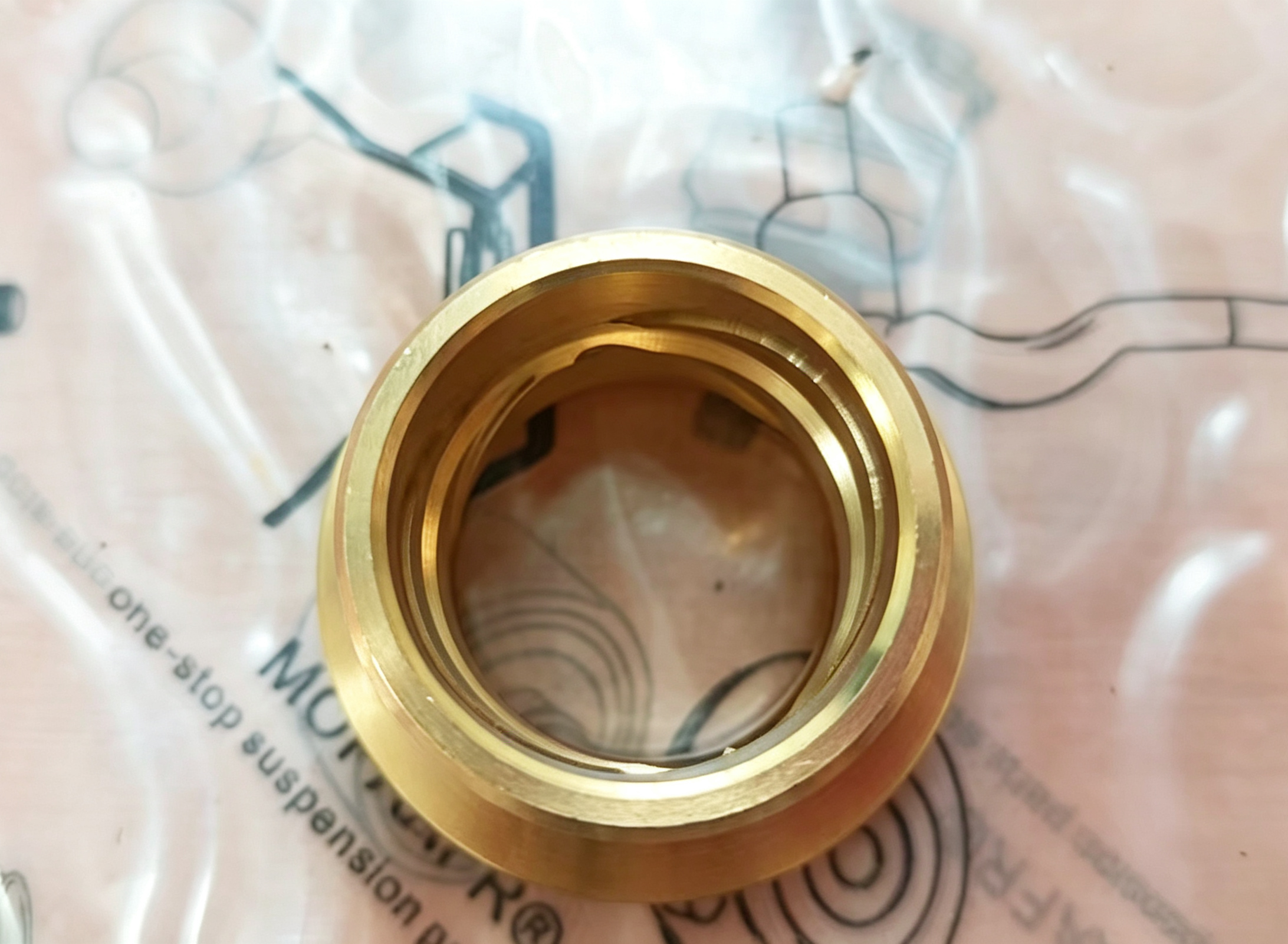

स्टीयरिंग नॉकल बुशिंग (भाग संख्या 90381-30006) आपके टोयोटा वाहन के फ्रंट एक्सल और स्टीयरिंग सिस्टम का एक महत्वपूर्ण घटक है। इसका प्राथमिक कार्य स्टीयरिंग नॉकल और किंगपिन (स्टीयरिंग पिवट पिन) के बीच बेयरिंग सतह के रूप में कार्य करना है, जिससे सटीक संरेखण बनाए रखते हुए स्टीयरिंग के लिए नॉकल को सुचारू रूप से पिवट किया जा सके। यह ठोस बुशिंग स्टीयरिंग नॉकल योक बोर में दबाया जाता है और एक टिकाऊ, कम-घर्षण इंटरफ़ेस प्रदान करता है जो फ्रंट एक्सल के ऊर्ध्वाधर भार का समर्थन करता है, जबकि स्टीयरिंग रोटेशन को सक्षम करता है। टोयोटा हिलक्स, 4रनर, टी100, और लैंड क्रूजर मॉडल के लिए 4डब्ल्यूडी सॉलिड फ्रंट एक्सल से लैस, सटीक स्टीयरिंग नियंत्रण, स्थिर हैंडलिंग और सुरक्षित वाहन संचालन के लिए ठीक से काम करने वाली नॉकल बुशिंग आवश्यक है।

खराब स्टीयरिंग नॉकल बुशिंग के सामान्य लक्षण

यदि आप निम्नलिखित में से किसी भी लक्षण का अनुभव कर रहे हैं, तो आपकी स्टीयरिंग नॉकल बुशिंग खराब हो सकती है और उसे बदलने की आवश्यकता हो सकती है:

• अत्यधिक स्टीयरिंग प्ले या ढीलापन:पहियों के प्रतिक्रिया करने से पहले स्टीयरिंग व्हील में अत्यधिक फ्री प्ले होता है - यह घिसी हुई बुशिंग को इंगित करता है जो नॉकल और किंगपिन के बीच गति की अनुमति देता है।

• मोड़ते समय खटखटाहट या पॉपिंग शोर:स्टीयरिंग करते समय या गड्ढों पर जाते समय एक धातुई खटखटाहट या पॉप ध्वनि - यह घिसी हुई बुशिंग का सुझाव देता है जो धातु-से-धातु संपर्क पैदा करती है।

• स्टीयरिंग का भटकना या खराब रिटर्नएबिलिटी:वाहन सीधी सड़कों पर भटकता है या स्टीयरिंग ठीक से केंद्र में वापस नहीं आता है - यह बुशिंग घिसाव को इंगित करता है जो नॉकल संरेखण को प्रभावित करता है।

• असम या अनियमित फ्रंट टायर घिसाव:फ्रंट टायरों में असमान घिसाव पैटर्न दिखाई देते हैं - यह बुशिंग घिसाव के कारण हो सकता है जो संरेखण परिवर्तन का कारण बनता है।

• स्टीयरिंग व्हील के माध्यम से कंपन:स्टीयरिंग व्हील कंपन जो सड़क की स्थिति के साथ बदलता है - यह नॉकल पिवट असेंबली में ढीलापन इंगित करता है।

• बुशिंग पर दिखाई देने वाला घिसाव या जंग:निरीक्षण के दौरान, बुशिंग में स्कोरिंग, पिटिंग या विरूपण दिखाई देता है।

यदि आपने निरीक्षण के माध्यम से इन लक्षणों की पुष्टि की है, तो स्टीयरिंग नॉकल बुशिंग को बदलना अनुशंसित समाधान है।

उत्पाद विशेषताएँ

वाहन फिटमेंट (लागू मॉडल):

4डब्ल्यूडी (फोर-व्हील ड्राइव) हेवी-ड्यूटी ऑफ-रोड वाहन, पिकअप और वाणिज्यिक वाहन निर्मित1986 और 2004।

• टोयोटा हिलक्स (4डब्ल्यूडी पिकअप):क्लासिक 4डब्ल्यूडी संस्करण जैसेएलएन107, एलएन111, वाईएन63, आदि।

• टोयोटा 4रनर (4डब्ल्यूडी एसयूवी): 1986-1995मॉडल।

• टोयोटा टी100(टोयोटा का शुरुआती फुल-साइज पिकअप)

• टोयोटा हाईएस (4डब्ल्यूडी कमर्शियल वैन):4डब्ल्यूडी वैन श्रृंखला जैसेएलएच107, एलएच119, एलएच178, एलएच188के(5एल डीजल संस्करणों सहित), आदि।

• टोयोटा ग्रानविया / रेजियसएस

घटक स्थान और मुख्य कार्य

स्थान:स्टीयरिंग नॉकल बुशिंग स्टीयरिंग नॉकल योक बोर के अंदर ऊपरी और निचले पिवट बिंदुओं पर स्थित होती है। यह स्टीयरिंग नॉकल (बाहरी) और किंगपिन (आंतरिक) के बीच बैठती है, जो स्टीयरिंग पिवट के लिए बेयरिंग सतह प्रदान करती है। 4डब्ल्यूडी टोयोटा सॉलिड एक्सल अनुप्रयोगों पर, आमतौर पर नॉकल के ऊपर एक बुशिंग और नीचे एक होती है, हालांकि यह विशिष्ट भाग संख्या आंतरिक स्थिति के रूप में सूचीबद्ध है।

कनेक्शन:बुशिंग को स्टीयरिंग नॉकल योक बोर में दबाया जाता है। किंगपिन बुशिंग से गुजरता है, जिससे नॉकल स्टीयरिंग के लिए किंगपिन अक्ष के चारों ओर पिवट कर सकती है। बुशिंग को नॉकल हाउसिंग द्वारा बनाए रखा जाता है और ग्रीस सील द्वारा सील किया जाता है। घर्षण और घिसाव को कम करने के लिए बुशिंग और किंगपिन के बीच ग्रीस लगाया जाता है। नॉकल आर्म स्टीयरिंग इनपुट को प्रसारित करने के लिए स्टीयरिंग लिंकेज से जुड़ता है।

मुख्य कार्य:स्टीयरिंग नॉकल बुशिंग बेयरिंग सतह के रूप में कार्य करती है जो स्टीयरिंग नॉकल को किंगपिन के चारों ओर पिवट करने की अनुमति देती है, जबकि फ्रंट एक्सल के ऊर्ध्वाधर भार का समर्थन करती है। यह नॉकल और किंगपिन के बीच सटीक संरेखण बनाए रखती है, जिससे सटीक स्टीयरिंग ज्यामिति सुनिश्चित होती है। बुशिंग कंपन को अवशोषित करती है और घर्षण को कम करती है, जिससे सुचारू स्टीयरिंग संचालन में योगदान होता है। जब घिसी हुई होती है, तो बुशिंग अत्यधिक गति की अनुमति देती है जो स्टीयरिंग प्ले, शोर और संरेखण परिवर्तन का कारण बनती है।

स्थापना के लिए साथी भाग

प्रमुख ओवरहाल या चेसिस रखरखाव के दौरान, इस भाग को आमतौर पर निम्नलिखित मुख्य घटकों के साथ स्थापित या उपयोग किया जाता है:

① सीधे जुड़ा बाहरी भाग: स्टीयरिंग नॉकल
यह बुशिंग सीधे स्टीयरिंग नॉकल के बोर में दबाई जाती है।

• बायां स्टीयरिंग नॉकल ओईएम संख्या:43212-35070 / 43212-35080 (मॉडल वर्ष के अनुसार थोड़ा भिन्न होता है)

• दायां स्टीयरिंग नॉकल ओईएम संख्या:43211-35070 / 43211-35080

② गुजरने वाला मुख्य ड्राइवट्रेन घटक: फ्रंट ड्राइव शाफ्ट / इनर सीवी स्पिंडल
ड्राइव शाफ्ट का शाफ्ट जर्नल सीधे इस कांस्य बुशिंग से गुजरता है और उससे संपर्क करता है। इसे आमतौर पर सीवी बूट के साथ सर्विस किया जाता है।

• फ्रंट ड्राइव शाफ्ट असेंबली ओईएम संख्या:43430-35010 / 43430-35022 (विशिष्ट मॉडल वर्ष के आधार पर)

③ एक ही समय में बदले जाने वाली सील: फ्रंट एक्सल ऑयल सील (स्टीयरिंग नॉकल / एक्सल के लिए ऑयल सील)
फ्रंट एक्सल गियर ऑयल या ग्रीस को ड्राइव शाफ्ट और इस बुशिंग के बीच के गैप से लीक होने से रोकने के लिए, बुशिंग के बाहरी तरफ एक समर्पित फ्रंट एक्सल ऑयल सील स्थापित की जानी चाहिए। मरम्मत के दौरान, इस बुशिंग को हटाने से ऑयल सील क्षतिग्रस्त हो जाएगी, इसलिए इसे एक साथ खरीदा और बदला जाना चाहिए।

• फ्रंट एक्सल ऑयल सील ओईएम संख्या:90311-35018 / 90316-60002 (विशिष्ट हाईएस या हिलक्स एक्सल हाउसिंग डिजाइनों के अनुरूप)

④ वैकल्पिक समायोजन शिम और बाहरी बुशिंग

• बाहरी बुशिंग (बुश, बाहरी):कुछ मॉडल इस स्थिति में डबल-लेयर बुशिंग डिज़ाइन का उपयोग करते हैं। बाहरी बुशिंग को आमतौर पर कोड किया जाता है90381-30003।

• ड्राइव शाफ्ट डस्ट स्पेसर (स्पेसर): 90560-30005

रखरखाव और खरीद युक्तियाँ

जोड़ी प्रतिस्थापन:यदि आपका वाहन (जैसे पुराना 4डब्ल्यूडी हाईएस या हिलक्स) खराब सड़कों पर सामने के पहियों से "खटखट, खटखट" धातुई खटखटाहट का शोर पैदा करता है, या यदि फ्रंट ड्राइव शाफ्ट की जड़ बार-बार तेल लीक करती है, तो यह आमतौर पर इस90381-30006कांस्य बुशिंग में अत्यधिक घिसाव और प्ले के कारण होता है। दोनों बाएं और दाएं तरफ एक साथ बदलने की सिफारिश की जाती है।

पेशेवर प्रेस-फिटिंग:यह भाग एक तांबा / विशेष धातु ठोस बुशिंग है और इसे हाइड्रोलिक प्रेस और समर्पित टूलिंग का उपयोग करके स्टीयरिंग नॉकल बोर में समान रूप से दबाया जाना चाहिए।इसे कभी भी सीधे हथौड़े से न मारें, क्योंकि कोई भी विरूपण नए ड्राइव शाफ्ट को डालने से रोक सकता है, या उच्च तापमान पर जलने और क्षति का कारण बन सकता है।

गुणवत्ता आश्वासन और सेवा प्रतिबद्धता

गुणवत्ता आश्वासन:
प्रत्येक घटक को सुसंगत आयामी सटीकता और सामग्री अखंडता सुनिश्चित करने के लिए नियंत्रित उत्पादन प्रक्रियाओं के तहत निर्मित किया जाता है। प्रत्येक इकाई को पैकेजिंग से पहले निम्नलिखित गुणवत्ता जांच से गुजरना पड़ता है:

• आयामी निरीक्षण - महत्वपूर्ण आयाम (आईडी, ओडी, ऊंचाई) को डिजाइन विनिर्देशों के मुकाबले सत्यापित किया जाता है।

• सामग्री सत्यापन - कांस्य मिश्र धातु संरचना और कठोरता का परीक्षण किया जाता है।

• सतह फिनिश निरीक्षण - बोर और ओडी सतह की गुणवत्ता को नेत्रहीन रूप से सत्यापित किया जाता है।

• पैकेजिंग निरीक्षण - प्रत्येक इकाई को सुरक्षात्मक पैकेजिंग में सील किया जाता है।

पैकेजिंग सुरक्षा:
प्रत्येक स्टीयरिंग नॉकल बुशिंग को भंडारण और पारगमन के दौरान संदूषण और भौतिक क्षति को रोकने के लिए सुरक्षात्मक पैकेजिंग में व्यक्तिगत रूप से सील किया जाता है। पैकेजिंग में आसान पहचान के लिए एक स्पष्ट भाग संख्या लेबल शामिल है।

सेवा प्रतिबद्धता:

 संबंधित उत्पाद सिफारिशें

स्टीयरिंग नॉकल बुशिंग को बदलते समय, अक्सर निम्नलिखित संबंधित घटकों का निरीक्षण करने और उन्हें एक साथ बदलने पर विचार करने की सिफारिश की जाती है।
