उत्पाद कार्य विवरण

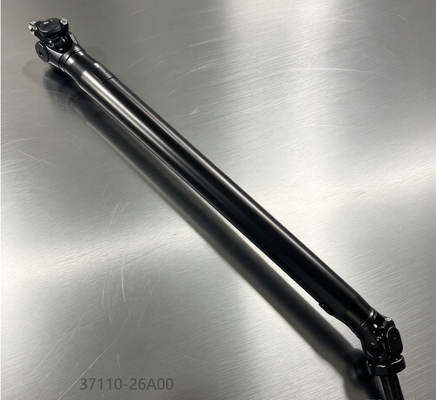

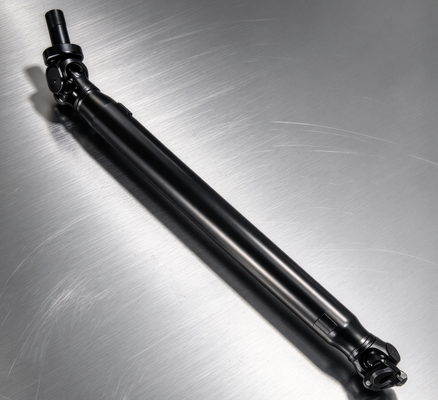

पिछली प्रोपेलर शाफ्ट (भाग संख्या 37110-26A00) आपके टोयोटा HiAce की ड्राइवट्रेन प्रणाली का एक महत्वपूर्ण घटक है।इसका प्राथमिक कार्य ट्रांसमिशन या हस्तांतरण मामले से रियर अंतरण के लिए घूर्णन शक्ति प्रेषित करना है, जो पीछे के पहियों को वाहन को आगे ले जाने में सक्षम बनाता है। यह प्रोपेलर शाफ्ट संयोजन ट्रांसमिशन आउटपुट को पीछे की धुरी अंतर से जोड़ता है,सार्वभौमिक जोड़ों के माध्यम से टॉर्क स्थानांतरित करना जो निलंबन आंदोलन और ड्राइवलाइन कोण परिवर्तन की अनुमति देता है. संगत डीजल और गैसोलीन इंजनों से लैस टोयोटा हाइएस मॉडल के लिए, सुचारू बिजली वितरण, कंपन मुक्त संचालन के लिए एक ठीक से काम करने वाला पीछे का प्रोपेलर शाफ्ट आवश्यक है,और विश्वसनीय वाहन प्रदर्शन.

एक विफल प्रोपेलर शाफ्ट के सामान्य लक्षण

यदि आपको निम्नलिखित लक्षणों में से कोई भी हो, तो आपका पीछे का प्रोपेलर शाफ्ट खराब हो सकता है और इसे बदलने की आवश्यकता हो सकती हैः

• त्वरण के दौरान कंपन:एक ध्यान देने योग्य कंपन जो वाहन की गति के साथ बढ़ता है, विशेष रूप से त्वरण के तहत ️ यह पहने हुए सार्वभौमिक जोड़ों या असंतुलित शाफ्ट का संकेत देता है

• शिफ्टिंग के दौरान टक्कर या दस्तक देने का शोरःगियर को चालू करने या त्वरण/धीमा करने पर धातु की आवाज या दस्तक की आवाज this this suggests worn universal joint bearings or splines

• नीचे से चिल्लाने या चिल्लाने की आवाजःएक लयबद्ध चिल्लाना या चिल्लाना जो वाहन की गति के साथ बदलता है यह सूखे या पहने हुए सार्वभौमिक संयुक्त बीयरिंगों का संकेत देता है

• विशिष्ट गति पर विकिरण जो खराब हो जाता हैःएक कंपन जो कुछ गति सीमाओं पर सबसे अधिक ध्यान देने योग्य है this यह सुझाव देता है कि शाफ्ट मोड़ दिया जा सकता है या संतुलन भार खो गया है

• शाफ्ट पर दृश्य क्षति या जंगःनिरीक्षण में घूंघट, गहरे जंग, या शाफ्ट ट्यूब या सार्वभौमिक जोड़ों को क्षति का पता चलता है

• सार्वभौमिक जोड़ों से वसा का रिसावःसार्वभौमिक संयुक्त टोपी के चारों ओर दिखाई देने वाला वसा यह पहने हुए सील या क्षतिग्रस्त संयुक्त घटकों का संकेत देता है

यदि आपको इन लक्षणों की पुष्टि निरीक्षण के द्वारा हुई है, तो पीछे के प्रोपेलर शाफ्ट को बदलना अनुशंसित समाधान है।

खराब प्रोपेलर शाफ्ट का निदान कैसे करें?

एक प्रतिस्थापन खरीदने से पहले, प्रोपेलर शाफ्ट की समस्या की पुष्टि करने के लिए इन सरल जाँच करेंः

• दृश्य निरीक्षण:वाहन को सुरक्षित रूप से उठाए जाने के बाद, प्रोपेलर शाफ्ट को घोंसले, गहरे जंग या क्षति के लिए जांचें।

• सार्वभौमिक संयुक्त खेल परीक्षणःप्रत्येक सार्वभौमिक जोड़ के पास प्रोपेलर शाफ्ट को पकड़ो और इसे आगे-पीछे घुमाने का प्रयास करें। अत्यधिक खेल या आंदोलन सार्वभौमिक जोड़ बीयरिंगों के पहने होने का संकेत देता है।

• वाइब्रेशन रोड टेस्ट:विभिन्न गति से ड्राइव करें और गति सीमा को ध्यान में रखें जहां कंपन सबसे अधिक ध्यान देने योग्य है। गति के साथ बदलता है और फर्श या सीटों के माध्यम से महसूस किया जाता है जो अक्सर प्रोपेलर शाफ्ट समस्या का संकेत देता है।

• प्रवाह जाँचःशाफ्ट को घुमाते समय शाफ्ट के प्रवाह को मापने के लिए एक डायल संकेतक का उपयोग करें। अत्यधिक प्रवाह एक घुमावदार शाफ्ट या पहने हुए सार्वभौमिक जोड़ों का संकेत देता है।

उत्पाद विशेषताएं

नोटःयह भाग संख्या मुख्य रूप से संगत हैटोयोटा हियास / रीजियस ऐस 200 सीरीज़ 2WD (दो पहिया ड्राइव) लंबी व्हीलबेस / सुपर-लंबी व्हीलबेस मॉडल(जैसे उच्च छत वाले कम्यूटर 14 सीट या बड़े वैन मॉडल) ।उत्पादन वर्ष:मुख्य रूप से मॉडलों के बीच निर्मितअगस्त 2004 और दिसंबर 2013(प्रारंभिक और मध्य पीढ़ी के मॉडल) ।सामान्य चेसिस कोडःTRH221K, TRH223B, TRH224W, KDH220K, KDH222B, आदि (सज्जित)2.7L 2TR-FE गैसोलीन इंजनया2.5T / 3.0T डीजल इंजन) ।

DIY या पेशेवर स्थापना?

यह प्रतिस्थापन DIY के लिए उपयुक्त है यदिः

• आपके पास रियर व्हील ड्राइव वाहनों पर ड्राइव-ट्रेन घटकों की सर्विसिंग का अनुभव है।

• आपके पास एक टोक़ चाबी, जैक स्टैंड और बुनियादी हाथ के औजार हैं।

• आप सुरक्षित रूप से वाहन को समतल जमीन पर उठा सकते हैं और समर्थन कर सकते हैं।

हम पेशेवर स्थापना की सलाह देते हैं यदिः

• आप प्रोपेलर शाफ्ट हटाने और स्थापित करने से परिचित नहीं हैं।

• आप सार्वभौमिक जोड़ों और flange बोल्ट हटाने के लिए उचित उपकरण की कमी है।

• आप विनिर्देशों या ड्राइवलाइन कोणों की जांच के लिए ड्राइवलाइन फास्टनरों को टॉर्क करने में आश्वस्त नहीं हैं।

नोटःअनुचित स्थापना से ड्राइवट्रेन के कंपन और सुरक्षा संबंधी समस्याएं हो सकती हैं। स्थापना के बाद, यह सत्यापित करें कि सभी फास्टनरों को विनिर्देशों के अनुसार टॉर्क किया गया है।उचित सार्वभौमिक जोड़ जोड़ और शाफ्ट संतुलन की जाँच करेंवाइब्रेशन मुक्त संचालन को सत्यापित करने के लिए एक सड़क परीक्षण किया जाना चाहिए।

घटक स्थान और मुख्य कार्य

स्थानःरियर प्रोपेलर शाफ्ट वाहन के नीचे स्थित है, जो ट्रांसमिशन या ट्रांसफर केस आउटपुट (आगे) से रियर डिफरेंशियल इनपुट (पीछे) तक अनुदैर्ध्य रूप से चलता है।यह ट्रांसमिशन एक्सटेंशन आवास और रियर एक्सल अंतर के बीच बैठता है, पीछे डिफरेंशियल पिनियन फ्लैंज द्वारा समर्थित है।

कनेक्शनःप्रोपेलर शाफ्ट का सामने का छोर एक सार्वभौमिक संयुक्त और स्लिप जू या फ्लैंज के माध्यम से ट्रांसमिशन या ट्रांसफर केस आउटपुट शाफ्ट से जुड़ा होता है।पीछे के अंत एक सार्वभौमिक संयुक्त और फ्लैंज के माध्यम से पीछे अंतर पिनियन फ्लैंज से जुड़ा हुआ हैसार्वभौमिक जोड़ों से शाफ्ट को शक्ति प्रेषित करने की अनुमति मिलती है जबकि निलंबन आंदोलन और ड्राइवलाइन कोण में परिवर्तन को समायोजित किया जाता है।

मुख्य कार्य:पिछली प्रोपेलर शाफ्ट ट्रांसमिशन से पीछे के डिफरेंशियल तक घूर्णन शक्ति के संचरण में प्राथमिक कड़ी के रूप में कार्य करती है।यह संतुलन और चिकनी रोटेशन बनाए रखते हुए उच्च टोक़ भार को संभाल करना चाहिएप्रत्येक छोर पर सार्वभौमिक जोड़ों से शाफ्ट को पीछे के निलंबन के चलते जोड़ने की अनुमति मिलती है, जिससे यह सुनिश्चित होता है कि शक्ति वितरण बिना बंधे बनाए रखा जाए।फिसलने जुगाड़ (यदि सुसज्जित) ड्राइवशाफ्ट लंबाई में परिवर्तन के लिए अनुमति देता है के रूप में निलंबन संपीड़ित और विस्तार.

पैकेज की सामग्री

1 x रियर प्रोपेलर शाफ्ट असेंबली (भाग संख्या 37110-26A00). नोटः माउंटिंग बोल्ट, नट्स, वाशर और सार्वभौमिक संयुक्त स्नैप रिंग शामिल नहीं हैं जब तक कि यह उल्लेख नहीं किया जाता है।कृपया खरीद से पहले अपने वाहन के मॉडल और वर्ष के साथ संगतता की पुष्टि करें.

प्रोपेलर शाफ्ट के बारे में आम गलतफहमी

मिथक 1:प्रोपेलर शाफ्ट को शायद ही कभी बदलने की आवश्यकता होती है।
तथ्य:प्रोपेलर शाफ्ट समय के साथ पहनते हैं, विशेष रूप से सार्वभौमिक जोड़ों और splines।सार्वभौमिक जोड़ों खेल विकसित कर सकते हैं और कंपन है कि शाफ्ट प्रतिस्थापन की आवश्यकता का कारण बनता है.

मिथक 2:किसी भी प्रोपेलर शाफ्ट फिट होगा.
तथ्य:प्रोपेलर शाफ्ट वाहन-विशिष्ट होते हैं और ट्रांसमिशन आउटपुट, डिफरेंशियल पिनियन फ्लैंज और लंबाई आवश्यकताओं से मेल खाते हैं।यह शाफ्ट विशेष रूप से संगत टोयोटा HiAce अनुप्रयोगों के लिए बनाया गया है.

मिथक 3:कंपन हमेशा पहिया संतुलन की समस्या होती है।
तथ्य:गति के साथ बढ़ते कंपन और फर्श या सीटों के माध्यम से महसूस किए जाने वाले कंपन का कारण केवल पहिया असंतुलन नहीं, बल्कि पहिया शाफ्ट का उपयोग हो सकता है। एक ड्राइवलाइन निरीक्षण किया जाना चाहिए।

फिर भी समस्याएं हैं?

प्रोपेलर शाफ्ट को बदल दिया लेकिन अभी भी समस्याएं हैं? इनकी जाँच करेंः

1. क्या मैचमार्क संरेखित थे?गलत चरणबद्धता के कारण कंपन

2. क्या केंद्र असर सही ढंग से स्थापित किया गया था?जल निकासी का छेद नीचे की ओर होना चाहिए

3. क्या फ्लैंज बोल्ट सही ढंग से टॉर्क किए गए थे?ढीले बोल्ट कंपन और सुरक्षा जोखिम पैदा करते हैं

4. क्या संयुक्त कोण की जाँच की गई थी?गलत कोण के कारण कंपन

5. ट्रांसमिशन के पीछे सील लीक है?सील की क्षति से तेल का नुकसान होता है

6. क्या संतुलन के भार मौजूद हैं?👉 वजन की कमी से कंपन होता है

7. क्या डिफरेंशियल पिनियन असर पहना हुआ है?️ पहने हुए असर से कंपन और शोर होता है

गुणवत्ता आश्वासन और सेवा प्रतिबद्धता

गुणवत्ता आश्वासन:
प्रत्येक घटक को नियंत्रित उत्पादन प्रक्रियाओं के तहत निर्मित किया जाता है ताकि निरंतर आयामी सटीकता और सामग्री अखंडता सुनिश्चित हो सके।प्रत्येक इकाई को पैकेजिंग से पहले निम्नलिखित गुणवत्ता जांच से गुजरना चाहिए:

• आयामी निरीक्षण ️ महत्वपूर्ण आयाम, फ्लैंज बोल्ट पैटर्न और स्पाइन की संख्या डिजाइन विनिर्देशों के खिलाफ सत्यापित की जाती है

• संतुलन परीक्षण ∙ सुचारू संचालन के लिए शाफ्ट संयोजन गतिशील रूप से संतुलित है

• सार्वभौमिक जोड़ों का निरीक्षण

• सतह परिष्करण निरीक्षण ट्यूब की सतह और फ्लैंज के चेहरे को नेत्रहीन सत्यापित किया जाता है

पैकेजिंग सुरक्षाः
भंडारण और पारगमन के दौरान प्रदूषण और भौतिक क्षति को रोकने के लिए प्रत्येक प्रोपेलर शाफ्ट को व्यक्तिगत रूप से सुरक्षात्मक पैकेजिंग में सील किया जाता है।पैकेजिंग में आसानी से पहचान के लिए एक स्पष्ट भाग संख्या लेबल शामिल है.

सेवा प्रतिबद्धताः

संबंधित उत्पाद सिफारिशें

चेसिस पर इस प्रोपेलर शाफ्ट को स्थापित करने, मरम्मत करने या बदलने के समय, निम्नलिखित भागों का आमतौर पर एक साथ या संयोजन में उपयोग किया जाता हैः
