उत्पाद कार्य विवरण

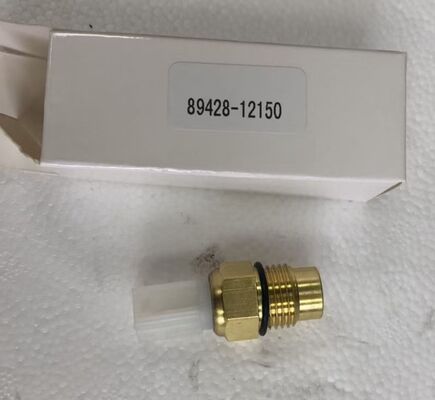

रेडिएटर पंखे का तापमान स्विच (भाग संख्या 89428-12150) आपके टोयोटा वाहन के इंजन शीतलन प्रणाली का एक महत्वपूर्ण घटक है। इसका प्राथमिक कार्य शीतलक तापमान की निगरानी करना और इंजन के पूर्व निर्धारित तापमान सीमा तक पहुंचने पर रेडिएटर कूलिंग फैन को स्वचालित रूप से सक्रिय करना है। जब शीतलक तापमान स्विच-ऑन बिंदु (आमतौर पर लगभग 90°C-92°C) तक बढ़ जाता है, तो स्विच विद्युत सर्किट को बंद कर देता है, रेडिएटर प्रशंसक रिले को सक्रिय करता है और शीतलन प्रशंसक को चालू करता है। जब तापमान स्विच-ऑफ बिंदु (आमतौर पर लगभग 85°C-87°C) तक गिर जाता है, तो स्विच सर्किट खोल देता है, जिससे पंखा बंद हो जाता है। यह स्वचालित ऑपरेशन इष्टतम इंजन ऑपरेटिंग तापमान को बनाए रखता है, ओवरहीटिंग को रोकता है और कुशल ईंधन दहन सुनिश्चित करता है। यह स्विच एक एकल-पोल, सामान्य रूप से बंद संपर्क प्रकार है जिसमें M16 x 1.5 थ्रेड और एक सफेद, चौकोर कनेक्टर है।

रेडिएटर फैन तापमान स्विच के विफल होने के सामान्य लक्षण

यदि आप निम्नलिखित में से किसी भी लक्षण का अनुभव कर रहे हैं, तो आपका रेडिएटर पंखा तापमान स्विच विफल हो सकता है और उसे बदलने की आवश्यकता है:

• निष्क्रिय या कम गति पर इंजन का अधिक गर्म होना:जब वाहन स्थिर होता है या धीरे-धीरे चलता है तो तापमान गेज सामान्य से ऊपर चढ़ जाता है, लेकिन गति से गाड़ी चलाने पर यह सामान्य हो जाता है। यह इंगित करता है कि पंखा जरूरत पड़ने पर सक्रिय नहीं हो रहा है

• रेडिएटर पंखा लगातार चलता रहता है:इंजन ठंडा होने पर भी कूलिंग फैन हर समय चालू रहता है। यह इंगित करता है कि स्विच बंद स्थिति में अटका हुआ है

• रेडिएटर पंखा कभी सक्रिय नहीं होता:तापमान गेज खतरनाक रूप से ऊपर चला जाता है, लेकिन पंखा कभी चालू नहीं होता। यह इंगित करता है कि स्विच खुली स्थिति में विफल हो गया है

• तापमान गेज में असामान्य रूप से उतार-चढ़ाव होता है:शीतलक तापमान गेज तेजी से या अनियमित रूप से बदलता है, जो असंगत प्रशंसक संचालन का सुझाव देता है

• उड़ा हुआ कूलिंग फैन फ्यूज:पंखे के सर्किट का फ़्यूज़ बार-बार उड़ता है, जो संभवतः स्विच के शॉर्ट होने के कारण होता है

• कम गति पर ए/सी का प्रदर्शन ख़राब हो जाता है:जब वाहन कंडेनसर के माध्यम से अपर्याप्त वायु प्रवाह के कारण स्थिर होता है तो एयर कंडीशनिंग कम प्रभावी हो जाती है

यदि आपने निरीक्षण के माध्यम से इन लक्षणों की पुष्टि की है, तो रेडिएटर पंखे के तापमान स्विच को बदलना अनुशंसित समाधान है।

दोषपूर्ण रेडिएटर फैन तापमान स्विच का निदान कैसे करें

प्रतिस्थापन खरीदने से पहले, यह पुष्टि करने के लिए ये सरल जांच करें कि रेडिएटर पंखे के तापमान स्विच में समस्या है:

• दृश्य निरीक्षण:रेडिएटर या थर्मोस्टेट आवास पर स्विच का पता लगाएँ। धागों के आसपास शीतलक रिसाव, कनेक्टर पर जंग, या क्षतिग्रस्त तारों का निरीक्षण करें

• फैन ऑपरेशन टेस्ट:इंजन चालू करें और इसे ऑपरेटिंग तापमान तक पहुंचने तक निष्क्रिय रहने दें। देखें कि तापमान गेज सामान्य सीमा तक पहुंचने पर रेडिएटर पंखा सक्रिय होता है या नहीं। यदि नहीं, तो स्विच ख़राब हो सकता है

• निरंतरता परीक्षण:स्विच कनेक्टर को डिस्कनेक्ट करें और स्विच टर्मिनलों पर निरंतरता की जांच करने के लिए मल्टीमीटर का उपयोग करें। कमरे के तापमान (ठंडे) पर, स्विच को निरंतरता (सामान्य रूप से बंद) दिखानी चाहिए। स्विच-ऑफ तापमान तक गर्म करने पर, निरंतरता टूट जानी चाहिए

• जम्पर वायर टेस्ट:इग्निशन चालू होने पर, स्विच कनेक्टर और टर्मिनलों को जम्पर से डिस्कनेक्ट करें। यदि पंखा सक्रिय होता है, तो सर्किट और रिले काम कर रहे हैं, और स्विच में खराबी होने की संभावना है

उत्पाद गुण

घटक स्थान और मुख्य कार्य

जगह:रेडिएटर पंखे का तापमान स्विच आमतौर पर रेडिएटर या थर्मोस्टेट हाउसिंग पर लगाया जाता है, जिसमें थ्रेडेड जांच शीतलक प्रवाह में फैली होती है। यह एक ऐसे बिंदु पर स्थित है जहां यह इंजन से बाहर निकलने या रेडिएटर में प्रवेश करने पर शीतलक तापमान को सटीक रूप से महसूस कर सकता है।

कनेक्शन:स्विच एकल-पिन कनेक्टर (सफेद, चौकोर आकार) के माध्यम से वाहन की विद्युत प्रणाली से जुड़ता है। स्विच एम16 x 1.5 धागे के साथ शीतलक मार्ग में प्रवाहित होता है। जब शीतलक स्विच-ऑन तापमान तक पहुंच जाता है, तो आंतरिक संपर्क बंद हो जाते हैं, जिससे पंखे रिले का सर्किट पूरा हो जाता है। माउंटिंग बिंदु पर शीतलक रिसाव को रोकने के लिए एक सीलिंग वॉशर या गैसकेट का उपयोग किया जाता है।

मूलभूत कार्य:रेडिएटर पंखे का तापमान स्विच इंजन कूलिंग पंखे के संचालन के लिए प्राथमिक नियंत्रण के रूप में कार्य करता है। यह लगातार शीतलक तापमान की निगरानी करता है और पंखे रिले को ऑन/ऑफ सिग्नल प्रदान करता है। यह स्वचालित संचालन यह सुनिश्चित करता है कि पंखा केवल जरूरत पड़ने पर ही चले, इष्टतम इंजन तापमान बनाए रखता है जबकि अनावश्यक पंखे के संचालन को कम करता है जो विद्युत शक्ति को खत्म कर सकता है और शोर को बढ़ा सकता है। स्विच सामान्य रूप से बंद संपर्क सिद्धांत पर काम करता है, जब तापमान स्विच-ऑफ बिंदु तक गिर जाता है तो सर्किट खुल जाता है।

पैकेज सामग्री

1 एक्स रेडिएटर फैन तापमान स्विच (भाग संख्या 89428-12150)। नोट: सीलिंग वॉशर, इलेक्ट्रिकल कनेक्टर और माउंटिंग हार्डवेयर शामिल नहीं हैं जब तक कि कहा न जाए। कृपया खरीदने से पहले अपने वाहन मॉडल और वर्ष के साथ अनुकूलता की पुष्टि करें।

चरण-दर-चरण स्थापना मार्गदर्शिका

यह इंस्टॉलेशन गाइड आपके रेडिएटर पंखे के तापमान स्विच को आत्मविश्वास के साथ बदलने में आपकी मदद करने के लिए डिज़ाइन किया गया है। शुरू करने से पहले, सुनिश्चित करें कि इंजन पूरी तरह से ठंडा है और वाहन समतल जमीन पर पार्क किया गया है। आपको निम्नलिखित टूल की आवश्यकता होगी: 17 मिमी स्पैनर, मल्टीमीटर और कूलेंट।

स्टेप 1:सुनिश्चित करें कि इंजन पूरी तरह से ठंडा है। किसी भी प्रकार के शीतलक को पकड़ने के लिए स्विच के नीचे एक कंटेनर रखें।

चरण दो:रिलीज़ टैब दबाकर विद्युत कनेक्टर को स्विच से डिस्कनेक्ट करें।

चरण 3:17 मिमी स्पैनर का उपयोग करके पुराने स्विच को हटा दें। ढीला करने के लिए वामावर्त घुमाएँ।

चरण 4:रेडिएटर या थर्मोस्टेट आवास पर बढ़ते धागे को साफ करें। क्षति के लिए सीलिंग सतह का निरीक्षण करें।

चरण 5:नए सीलिंग वॉशर के साथ नया स्विच स्थापित करें। सुरक्षित रूप से कसें लेकिन अधिक न कसें।

चरण 6:विद्युत कनेक्टर को तब तक दोबारा कनेक्ट करें जब तक वह अपनी जगह पर क्लिक न कर दे। शीतलन प्रणाली को सही शीतलक मिश्रण से भरें। सिस्टम से ब्लीड एयर।

महत्वपूर्ण कदम:इंजन चालू करें और इसे ऑपरेटिंग तापमान तक पहुंचने दें। देखें कि तापमान गेज सामान्य सीमा तक पहुंचने पर रेडिएटर पंखा सक्रिय होता है या नहीं। स्विच के आसपास शीतलक रिसाव की जाँच करें।

प्रो टिप:स्विच बदलते समय हमेशा नए सीलिंग वॉशर का उपयोग करें। कनेक्टर टर्मिनलों को साफ करें और जंग को रोकने के लिए ढांकता हुआ ग्रीस लगाएं। यदि पंखा अभी भी नहीं चल रहा है तो पंखे के रिले और फ़्यूज़ की जाँच करें।

रेडिएटर फैन स्विच के बारे में आम गलतफहमियां

मिथक 1:पंखा स्विच और शीतलक तापमान सेंसर एक ही चीज़ हैं।
तथ्य:पंखा स्विच रेडिएटर पंखे के संचालन को नियंत्रित करता है और आमतौर पर सिंगल-पिन ऑन/ऑफ स्विच होता है। शीतलक तापमान सेंसर (ईसीटी) ईंधन इंजेक्शन और गेज संचालन के लिए ईसीएम को तापमान डेटा भेजता है और आमतौर पर दो-पिन सेंसर होता है। वे अलग-अलग कार्यों वाले अलग-अलग घटक हैं।

मिथक 2:अगर पंखा चलता है तो स्विच अच्छा है.
तथ्य:बंद स्थिति में स्विच ख़राब हो सकता है, जिससे पंखा लगातार चलता रहेगा। इससे बैटरी की शक्ति खत्म हो जाती है और शीतलन प्रणाली की अन्य समस्याएं छिप सकती हैं। स्विच को खुले और बंद दोनों प्रकार के संचालन के लिए परीक्षण किया जाना चाहिए।

मिथक 3:कोई भी तापमान स्विच काम करेगा.
तथ्य:तापमान स्विच वाहन-विशिष्ट हैं और इन्हें थ्रेड आकार, कनेक्टर प्रकार और ऑपरेटिंग तापमान सीमा से मेल खाना चाहिए। यह स्विच विशेष रूप से M16 x 1.5 थ्रेड और 87°C-92°C रेंज के साथ संगत टोयोटा अनुप्रयोगों के लिए डिज़ाइन किया गया है।

गुणवत्ता आश्वासन एवं सेवा प्रतिबद्धता

गुणवत्ता आश्वासन:
लगातार आयामी सटीकता और सामग्री अखंडता सुनिश्चित करने के लिए प्रत्येक घटक को नियंत्रित उत्पादन प्रक्रियाओं के तहत निर्मित किया जाता है। प्रत्येक इकाई पैकेजिंग से पहले निम्नलिखित गुणवत्ता जांच से गुजरती है:

• आयामी निरीक्षण - थ्रेड आकार, कनेक्टर प्रकार और बॉडी आयाम को डिज़ाइन विनिर्देशों के अनुसार सत्यापित किया जाता है

• स्विचिंग परीक्षण - सक्रियण और निष्क्रियकरण तापमान का परीक्षण किया जाता है

• सील की अखंडता की जांच - सीलिंग की अखंडता की पुष्टि की जाती है

• सतह खत्म निरीक्षण - सतह की गुणवत्ता और संक्षारण संरक्षण को दृष्टिगत रूप से सत्यापित किया जाता है

पैकेजिंग सुरक्षा:
भंडारण और पारगमन के दौरान संदूषण और भौतिक क्षति को रोकने के लिए प्रत्येक तापमान स्विच को व्यक्तिगत रूप से सुरक्षात्मक पैकेजिंग में सील किया जाता है। आसान पहचान के लिए पैकेजिंग में एक स्पष्ट भाग संख्या लेबल शामिल है।

सेवा प्रतिबद्धता:
